При обновлении хранилища NAS, рабочих станций или серверов с 1GbE на 10GbE первый вопрос, с которым вы столкнетесь, — стоит ли выбирать знакомыйRJ45 против SFP+интерфейс-в частности, следует ли использоватьПорты 10GBASE-Tс традиционным медным кабелем или профессиональнымSFP+ порты. Это требует понимания их технических принципов, сравнения производительности, анализа затрат и стратегий развертывания, чтобы выбрать интерфейс, наиболее подходящий для вашего проекта.
Что такое 10GBASE-T и SFP+?
10GBASE-Т
10GBASE-Т— это технология 10-гигабитного Ethernet, определенная стандартом IEEE 802.3an, использующая традиционные разъемы RJ45 для передачи данных по медным кабелям витой-пары. Его самым большим преимуществом является обратная совместимость (включая кабели Cat6a/Cat7), позволяющая повторно использовать существующую сетевую кабельную инфраструктуру. СМаксимальное расстояние 10GBASE-T на сегментна расстоянии 100 м устройства могут автоматически-согласовывать скорости 1G и 10G.

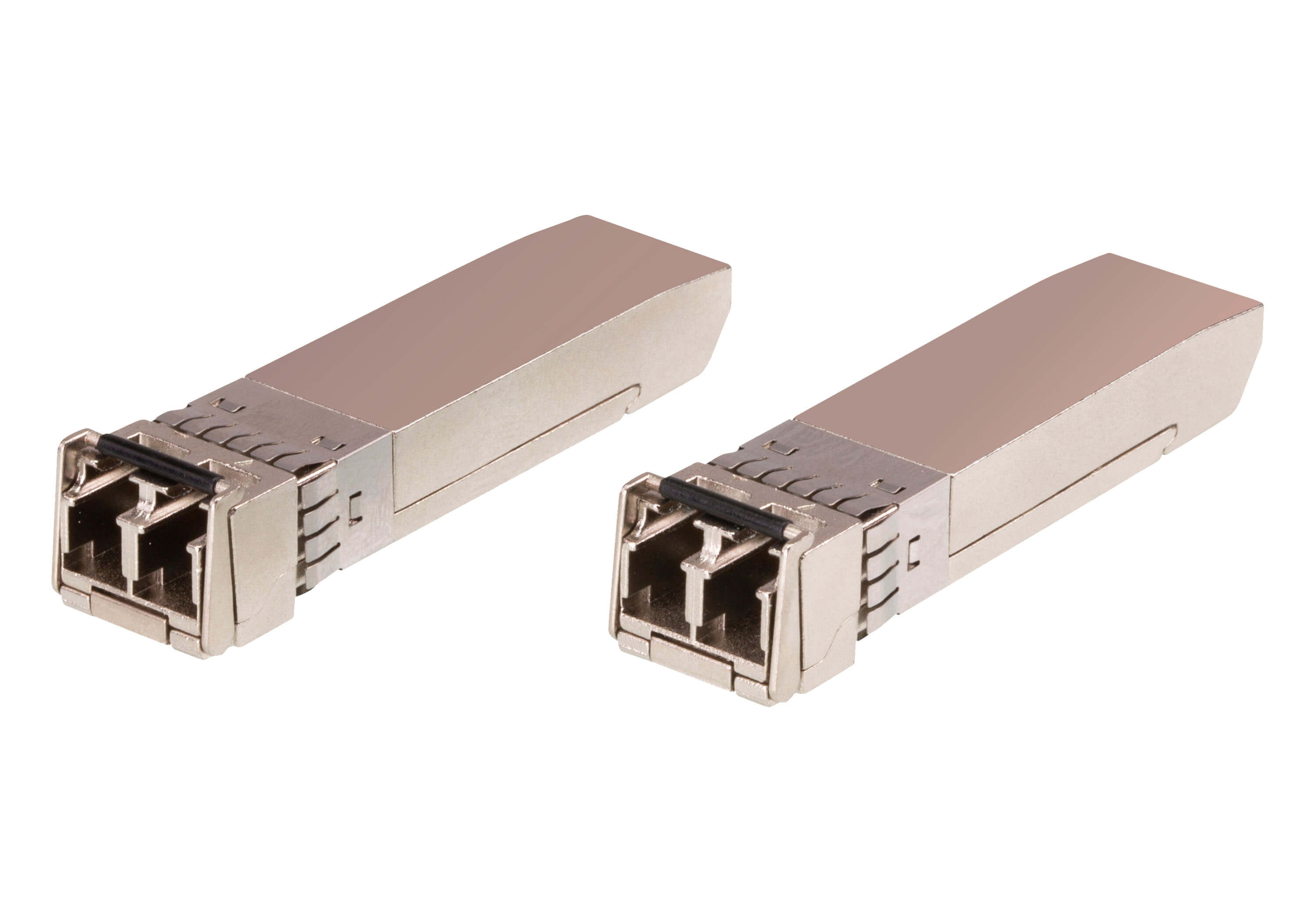

SFP+
Многие люди ошибочно полагаютSFP+это особая технология передачи. В действительности,SFP+ порты — это просто компактные интерфейсы-с возможностью горячей замены, используемые дляПорт 10G SFP+соединения как с оптоволокном, так и с медью.
Порты 10GbE SFP+поддерживают совершенно разные типы модулей:
Оптические модули (наиболее распространенные)
10G СР(Короткий диапазон): многомодовое оптоволокно-, дальность передачи 300 метров.
10G ЛР(Дальний радиус действия): одномодовое-волокно, дальность передачи 10 километров.
10G скорая помощь(Расширенный диапазон): одномодовое-волокно, дальность передачи 40 километров.
Кабели прямого подключения DAC/AOC
ЦАП: 1-7 метров, пассивная конструкция, чрезвычайно низкое энергопотребление
Активный ЦАП: 7-15 метров, встроенные чипы усиления сигнала.
сертификат соответствия(Активный оптический кабель): 10–100 метров, оптический сигнал (форм-фактор кабеля)
Типы интерфейсов и совместимость
10GBASE-Тподключается через порты RJ45 с помощью существующих кабелей Cat5e/Cat6/Cat6a/Cat7, легко интегрируясь с традиционными сетями. ДругойКабели 10G Base-Tимеют различные расстояния передачи:
|
Тип кабеля |
Теоретическое максимальное расстояние |
Надежное расстояние |
Общие проблемы |
|
Cat5e |
45m |
Стабильность в радиусе 30 м. |
За пределами 30 м, легко понижается до 1G, плохая помехоустойчивость |
|
Кат6 |
55m |
Можно использовать в радиусе 50 м. |
Неэкранированные кабели нестабильны на расстоянии около 55 м. |
|
Cat6A |
100m |
Полная дистанция 100 м. |
Рекомендуемый стандарт, отличные характеристики экранирования |
|
Cat7 |
100m |
Полная дистанция 100 м. |
Наилучшая производительность, но высокая стоимость установки, требует специального обращения с разъемами. |
Cat6aявляется «безопасным выбором» для10GBASE-Т. Полоса пропускания 500 МГц и улучшенное экранирование обеспечивают стабильную передачу на всем расстоянии 100 метров.
SFP+ портыналичие слотов SFP+, совместимых с различными подключаемыми трансиверами, что позволяет переключать типы интерфейсов (медь, ЦАП, AOC, оптоволокно) в зависимости от требований сети. Кабели прямого подключения ЦАП являются оптимальным выбором для подключения внутри-стойки, не требуя отдельной покупки трансивера. Их устойчивость к электромагнитным помехам значительно превосходит кабели витой-пары, а их толстые и жесткие характеристики делают их пригодными для использования в промышленных условиях и в электрощитовых помещениях с высоким-напряжением.
Пассивный ЦАП(1-5 м): Потребляемая мощность<0.1W, latency <0.1μs, ideal for interconnecting devices within the same rack
Активный ЦАП(7–15 м): Потребляемая мощность ~ 1 Вт, подходит для соседних стоек.
Сравнение производительности
Разница в задержке
10GBase-Tиспользует блочное кодирование для-безопасной передачи данных. Стандарт определяет более высокую задержку приемопередатчика, составляющую 2,6 микросекунды, что ограничивает производительность приложений,-чувствительных к задержке.SFP+использует упрощенную электронику без требований к кодированию, обеспечивая сверх-низкую задержку в 300 наносекунд (нс)-, что делает его предпочтительным выбором для виртуализированных рабочих нагрузок и систем-реального времени.
|
Количество ссылок |
Задержка оптоволокна SFP+ |
Задержка 10GBASE-T |
|
1 |
0.1μs |
2.6μs |
|
2 |
0.2μs |
5.2μs |
|
3 |
0.3μs |
7.8μs |
|
4 |
0.4μs |
10.4μs |
|
5 |
0.5μs |
13μs |
|
6 |
0.6μs |
15.6μs |
Энергопотребление и тепловыделение
10GBase-Tкомпоненты потребляют примерно от 2 до 5 Вт на порт на обоих концах кабеля (в зависимости от длины кабеля), что приводит к более высокому совокупному потреблению энергии и выделению тепла в средах с высокой-плотностью.10GbE SFP+потребляет примерно 0,7 Вт на порт.
Различия в энергопотреблении в сценариях с высокой-плотностью
48 портов10GBASE-Тпереключатель против. 48-портаSFP+переключатель (с ЦАП/оптическими модулями):
10GBASE-Т: 48 × 5 Вт=240 Вт (только питание порта)
SFP+ + ЦАП: 48 × 0.1W = 4.8W
Оптические модули SFP+ +: 48 × 1.2W = 57.6W
Разница в годовой стоимости электроэнергии (0,12 долл. США/кВтч):
240 Вт против 57,6 Вт → Годовая разница примерно 192 доллара США.
Если добавить охлаждающую мощность кондиционера (обычно в 0,4–0,6 раза больше мощности оборудования), общая разница достигнет 268–280 долларов в год.
Анализ затрат
10GBASE-ТКабели Cat на основе RJ45- обычно требуют меньших первоначальных затрат на оборудование, чем оптоволоконные кабели эквивалентной длины, особенно для портов и стандартныхEthernet-кабели. Однако более высокое энергопотребление увеличивает долгосрочные-эксплуатационные затраты-, которые обычно используются в центрах обработки данных.
SFP+: Цены на10 ГБ медьМодули SFP, ЦАП и трансиверы значительно снизились. Однако,Кабели SFP+требуются трансиверы на обоих концах соединения для подключения к доступнымSFP+ 10порты GbE. Первоначальные инвестиции относительно выше,-в несколько раз больше, чем у кабелей Cat-, но более низкое энергопотребление со временем снижает общую стоимость владения, максимизируя использование существующих медных структурированных кабелей.
Развертывание
При развертывании10ГбЕсетях, создавайте комбинации-на основе сценариев с учетом расстояния, состояния кабелей, энергопотребления и возможностей обслуживания. ИспользоватьSFP+(DAC/оптоволокно) в качестве магистрали и10GBASE-Тповторно использовать конечную-структурированную кабельную систему, обеспечивая масштабируемую, простую-в-поддержании и стабильную работу 10G при минимальных комплексных затратах.
|
Сценарий/Требование |
Рекомендуемое решение |
Применимые условия |
Ключевые преимущества |
Критические соображения |
|
NAS ↔ Прямое подключение к рабочей станции (менее или равно 15 м, в той же комнате/стойке) |
SFP+ + Пассивный ЦАП |
Оба конца имеют SFP+ (или адаптеры), расстояние 1–15 м. |
Низкая мощность, низкий нагрев, стабильная производительность |
Заранее спланируйте длину ЦАП (1/3/5 м), проложите кабели, чтобы избежать их растягивания. |
|
Соединение NAS ↔ рабочей станции (межкомнатная/существующая кабельная разводка,<50–100m) |
10GBASE-T (RJ45) |
Существующие настенные розетки Cat6/Cat6A/предварительно-установленные кабели, более длинные кабели |
Повторное использование структурированной кабельной системы, простой доступ |
Необходимо проверить класс кабеля (предпочтительно Cat6A); большие расстояния (80–100 м) требуют проверки устойчивости; обеспечить адекватное охлаждение переключателя |
|
Уровень 24-портового доступа к Office (множество рассредоточенных рабочих станций) |
24 порта10GBASE-Тпереключатель доступа |
Необходимо повторно использовать настенные розетки/кабели рабочей станции, совместимые со многими терминалами 1GbE. |
Обычно более низкий общий объем инвестиций, более низкий эксплуатационный порог |
Повышенное мощность/тепловое давление обеспечивает хорошую вентиляцию стойки. |
|
Office 24-Уровень доступа к портам (приоритет эффективности/долгосрочности) |
24 портаSFP+переключатель доступа |
Больше бюджета, стремление к низкой мощности и температуре |
Годовая экономия электроэнергии, более низкая температура, окупаемость инвестиций в течение 2–3 лет. |
Более высокие разовые-инвестиции (затраты на ЦАП/волокно на рабочую станцию) |
|
Малое-среднее предприятие (коммутационный шкаф + офисное помещение, чаще всего) |
Гибрид: ядроSFP+, Доступ10GBASE-Т |
Централизованное ядро, рассредоточенные терминалы со структурированной кабельной системой |
«Магистральная сеть SFP+, конечные точки 10GBASE-T» |
Четкая архитектура: восходящие каналы используют ЦАП/оптоволокно, конечные точки используют Cat6A; избегать случайного смешивания, вызывающего сложность эксплуатации |
|
Требования к дата-центру/стойке (высокая плотность серверов) |
SFP+ + ЦАП |
Множество коротких соединений длиной 1–3 м внутри стойки, большое количество портов |
Чрезвычайно низкая мощность порта, значительная экономия электроэнергии |
В наличии ЦАП различной длины |
|
Восходящие каналы ToR/агрегации (меж-стойка, 10–50 м) |
10G СРмногорежимные-модули + OM3/OM4 |
Необходимость пересечения-стоек или больших расстояний, высокие требования к прокладке кабелей |
Более стабильная работа на расстоянии, более аккуратная прокладка кабелей |
Радиус изгиба волокна больше или равен 30 мм; выберите модули из официального списка совместимости |
|
Через-этаж/между-кампусом (на большом расстоянии) |
По расстоянию: SR(100–300м)/LR(300м–10км)/ER(10–40км) |
На расстоянии более 100 м отдавайте приоритет оптоволокну |
Надежность на больших расстояниях, масштабируемость |
Сначала подтвердите тип волокна (много-модовый/одномодовый-), избегайте неправильного выбора модуля. |
|
НуждатьсяSFP+ коммутаторно необходимо подключать устройства RJ45 (ограничено) |
10GBASE-T SFP+медный модуль (используйте осторожно) |
Временно/несколько портов (<4)/space constraints |
Быстрая совместимость устройств RJ45 |
Распространенные проблемы с высоким нагревом (5–8 Вт) и совместимостью; для долгосрочной-стабильности рекомендуется использовать Медиаконвертер или оставить несколько коммутаторов с медными портами. |
Часто задаваемые вопросы
10GBASE-T Link часто обрывается?
Проверьте кабели: Используйте кабельный тестер, сосредоточьтесь на параметрах NEXT (Near-End Crosstalk) для выявления нарушений.
Проверьте расстояние: Кабели Cat6 в идеале не должны превышать 50 метров.
Проверьте маршрутизацию: Разъедините кабели, проверьте их индивидуально (устраните перекрестные помехи).
Проверить завершение: Снова-обжмите разъемы RJ45, убедитесь, что все 8 проводов правильно подсоединены.
Оптический модуль SFP+ не подключается?
Соответствие типа волокна: Для модулей SR требуется многомодовое оптоволокно (OM3/OM4), для модулей LR используется одномодовое-модовое (OS2)
Очистка торца волокна-лицевой стороны: Очистите разъемы LC с помощью безворсовой-ткани и изопропилового спирта.
Обнаружение оптической мощности: Тест с измерителем оптической мощности, нормальный диапазон от -10 дБм до -1 дБм.
Совместимость модулей: Проверьте список совместимости производителя переключателя.
Кабель прямого подключения ЦАП не распознан?
Анализ первопричин:
ЦАП – это активное устройство со встроенной-памятью EEPROM, в которой хранится информация о совместимости.
Некоторые коммутаторы имеют ограничения в белом списке для не-неофициальных кабелей ЦАП.
Решения:
Обновите прошивку коммутатора до последней версии
Приобретите ЦАП с лучшей совместимостью с брендами (например, FS, 10Gtek сторонних-брендов)
Свяжитесь с производителем коммутатора, чтобы включить «режим совместимости-модулей сторонних производителей».
Как оценить, могут ли существующие кабели Cat6 работать в сети 10G?
Профессиональный метод:
Одолжите или купите кабельный тестер Fluke DSX-5000.
Простой метод тестирования:
ИспользоватьСетевая карта 10GBASE-Tдля фактического подключения запустите тест скорости iperf3 непрерывно в течение 1 часа.
Проверьте, остается ли скорость стабильной выше 9,4 Гбит/с.
Используйте команду ethtool -S, чтобы проверить наличие ошибок CRC.
Почему 10GBASE-T имеет более высокую задержку?
Из-за физических характеристик витой-пары (перекрестных помех, отражений), требующих сложной обработки сигнала чипа:
Модуляция 128-DSQ: Алгоритмы цифровой обработки сигналов
Томлинсон-Предварительное кодирование Харашимы: Отменяет многолучевые помехи.
Адаптивный эквалайзер: коррекция искажений-сигнала в реальном времени.
Эти процессы добавляют 1-2 микросекунды задержки обработки в чипе PHY. Для:
Высокочастотная-торговля, базы данных-реального времени: Эта разница может повлиять на производительность системы.
Домашнее хранилище NAS, общие серверы: Практически незаметная разница
Почему модули 10GBASE-T SFP+ так популярны?
СтандартныйСетевые карты 10GBASE-Tиметь достаточную площадь печатной платы и радиаторы, в то время какКарта SFP+модули занимают лишь 1/10 места стандартных сетевых карт. То же энергопотребление 5–6 Вт при значительно уменьшенной площади охлаждения приводит к:
Температура корпуса модуля обычно достигает 60-70 градусов (нормальная рабочая температура).
При полном заполнении с высокой плотностью соседние порты «запекают» друг друга, потенциально вызывая тепловую защиту и снижение скорости.
Из-за плохой конструкции переключателя воздушного потока температура модуля может превышать 85 градусов, что приводит к простою.
Почему центры обработки данных предпочитают SFP+?
Более высокая плотность портов= Требуется меньше коммутаторов=Меньше места в стойке
Кабели ЦАП/оптоволоконные тоньше= Лучшее управление воздушным потоком=Снижение затрат на охлаждение
