Патч-корд оптоволоконного кабеля DIMI
Решения для современной сетевой инфраструктуры
В современном гипер-связанном мире основа надежной сетевой связи опирается на качественные компоненты, которые обеспечивают бесперебойную передачу данных. Среди этих важнейших компонентов патч-корд для оптоволоконных кабелей является незаменимым элементом, который напрямую влияет на производительность, надежность и масштабируемость сети.
Независимо от того, являетесь ли вы менеджером центра обработки данных, инженером по телекоммуникациям, корпоративным ИТ-специалистом или установщиком оптоволокна-до-до-дома (FTTH), понимание нюансов оптоволоконных патч-кордов может означать разницу между надежной,-готовой к будущему сетью и дорогостоящими простоями.
Патч-корды для оптоволоконных кабелей DIMI
Понимание патч-кордов оптоволоконных кабелей: основа оптической связи
Патч-корд оптоволоконного кабеля, также известный как волоконная перемычка или оптоволоконный патч-корд, представляет собой отрезок оптоволоконного кабеля с разъемами на обоих концах. Эти разъемы облегчают временные или полу-постоянные соединения между оптическими устройствами, оборудованием или волоконно-оптической кабельной инфраструктурой.
В отличие от своих медных аналогов, патч-корды для оптоволоконных кабелей передают данные в виде импульсов света через стеклянные или пластиковые волокна, обеспечивая беспрецедентную пропускную способность, невосприимчивость к электромагнитным помехам и способность поддерживать целостность сигнала на больших расстояниях.
Изготовление качественного оптоволоконного патч-корда
Конструкция качественного оптоволоконного патч-корда состоит из нескольких прецизионных-компонентов, работающих в гармонии:
Сердцевина волокна, по которой распространяется свет, окружена оболочкой, которая отражает свет обратно в сердцевину за счет полного внутреннего отражения.
Этот узел защищен буферными покрытиями, силовыми элементами (обычно арамидной нитью) и внешней оболочкой, предназначенной для противостояния воздействиям окружающей среды и механическим нагрузкам.
Процесс подключения, при котором разъемы прикрепляются к концам волокна, требует предельной точности, чтобы обеспечить минимальные вносимые и обратные потери.
DIMI устраняет болевые точки в разных отраслях
Для операторов центров обработки данных: максимальная плотность и минимизация времени простоя
Профессионалы центров обработки данных сталкиваются с уникальными проблемами, которые напрямую решают качественные оптоволоконные патч-корды. Взрывной рост облачных вычислений, виртуализации и анализа больших данных создал беспрецедентные требования к пропускной способности и плотности портов. Традиционные медные кабели просто не могут удовлетворить этим требованиям в условиях физических ограничений современных центров обработки данных.
Высокая-плотность подключения
Решения для подключения высокой-плотности с использованием оптоволоконных патч-кордов позволяют операторам центров обработки данных значительно увеличить количество портов в ограниченном пространстве стойки. Многоволоконные патч-корды для оптоволоконных кабелей с нажимным-нажимным-соединением (MPO/MTP) могут содержать 12, 24 или даже 72 волокна в одном разъеме по сравнению с традиционными дуплексными конфигурациями.
Снижение рисков простоя
Затраты на простой в дата-центрах могут достигать десятков тысяч долларов в минуту. Прочные оптоволоконные патч-корды с усиленными чехлами,-нечувствительным к изгибу волокном и-устойчивой к растяжению конструкцией значительно снижают риск случайного отключения или повреждения во время операций по техническому обслуживанию.
Минимизация вносимых потерь
Вносимые потери представляют собой еще одну серьезную проблему для операторов центров обработки данных. Каждая точка подключения в оптической сети вносит некоторую степень потери сигнала. Патч-корды для оптоволоконных кабелей премиум-класса оснащены разъемами с ультра-физическим контактом (UPC) или угловыми-полированными контактами (APC), которые минимизируют вносимые потери до 0,3 дБ или менее.
Для поставщиков телекоммуникационных услуг: обеспечение качества и масштабируемости услуг
Операторам связи, развертывающим оптоволокно-до--дома (FTTH), транзитные сети 5G и городские сети, требуются оптоволоконные патч-корды, обеспечивающие исключительную надежность в различных условиях окружающей среды. Соглашения об уровне обслуживания (SLA) требуют, чтобы время безотказной работы составляло 99,99% или выше, что практически не оставляет возможности для сбоев компонентов.
Эффективность возвратных потерь
Производительность обратных потерь становится особенно критичной при развертывании пассивных оптических сетей (PON), где бюджеты оптической мощности должны учитывать несколько разветвлений и потенциально длинные распределительные сети. Патч-корды для оптоволоконных кабелей с оконцеванием APC-обеспечивают значения обратных потерь, превышающие 60 дБ, практически исключая обратное-отражение.
Устойчивость к погодным условиям
Патч-корды для-оптических волоконно-оптических кабелей, устойчивые к атмосферным воздействиям, с прочной внешней оболочкой защищают от экстремальных температур, проникновения влаги и воздействия ультрафиолета при наружной установке и в экологически сложных местах. Для использования в центральных офисах и за пределами предприятия патч-корды для оптоволоконных кабелей, рассчитанные на расширенный диапазон температур (от -40 до +85 градусов), обеспечивают стабильную производительность.
Масштабируемость сети
Масштабируемость представляет собой еще одну первостепенную проблему для поставщиков услуг. По мере роста числа абонентов и увеличения требований к пропускной способности сетевая инфраструктура должна обеспечивать возможность плавного обновления без дорогостоящей замены погрузчиков. Патч-корды для оптоволоконных кабелей обратной-совместимости позволяют использовать стратегии поэтапного перехода.
Для корпоративных ИТ-отделов: баланс между производительностью, бюджетом и перспективами-Проверка
Корпоративным ИТ-специалистам приходится ориентироваться в сложных условиях обеспечения надежного сетевого подключения, одновременно управляя ограниченными бюджетами и готовясь к будущим переходам на технологии. Правильный выбор патч-корда для оптоволоконного кабеля может существенно повлиять как на непосредственную эффективность работы, так и на общую-долгую совокупную стоимость владения.
Общая стоимость владения
Бюджетные ограничения часто побуждают организации выбирать решения по подключению с наименьшими-затратами, но этот подход часто оказывается контрпродуктивным.
Хотя первоначальные затраты на приобретение оптоволоконных кабелей премиум-класса могут оказаться выше, их превосходная надежность значительно сокращает-долгосрочные расходы, связанные с устранением неполадок, заменой и простоем сети.
Сертификация и тестирование
Документация по сертификации и тестированию обеспечивает критически важную гарантию корпоративного развертывания.
Авторитетные производители предоставляют подробные отчеты об испытаниях для каждого патч-корда оптоволоконного кабеля, документируя вносимые потери, обратные потери и геометрические параметры.
Эта документация облегчает эффективное приемочное тестирование и предоставляет базовые показатели производительности.
Гибкость приложений
Гибкость приложений представляет собой еще один ключевой момент для корпоративных сред, где требования к сети быстро меняются.
Патч-корды для оптоволоконных кабелей, поддерживающие несколько протоколов, включая Ethernet, Fibre Channel, InfiniBand и новые стандарты, обеспечивают универсальность, необходимую для подключения различного оборудования.
Для AV-профессионалов и инженеров телерадиовещания: обеспечение безупречного качества сигнала
Аудиовизуальная и вещательная отрасли все чаще используют оптоволоконную инфраструктуру для удовлетворения строгих требований к качеству сигнала, устойчивости к электромагнитным помехам и способности передавать несколько каналов на большие расстояния. Патч-корды для оптоволоконных кабелей профессионального-класса обеспечивают этим приложениям эксплуатационные характеристики, недостижимые при использовании традиционных медных кабелей.
Возможность увеличения расстояния
Возможность увеличения расстояния представляет собой еще одно существенное преимущество для AV-приложений. В то время как медные решения-обычно ограничивают расстояние передачи до 100 метров или меньше, оптоволоконные патч-корды позволяют передавать несжатое видео высокой четкости и 4K на расстояния, превышающие 10 километров.
Устойчивость к электромагнитным помехам
Электромагнитные помехи представляют собой постоянную проблему в средах с-мощным освещением, электроприводами и радиочастотным оборудованием. В отличие от медных кабелей, которые действуют как антенны, улавливающие шум окружающей среды, патч-корды оптоволоконных кабелей обеспечивают полную устойчивость к электромагнитным и радиочастотным помехам (RFI).
Устранение контура заземления
Устранение контура заземления за счет гальванической развязки дает еще одно преимущество для сложных AV-систем. Электрические соединения между оборудованием с разными потенциалами земли могут вызывать шум, шум и видеоартефакты, которые устраняются оптоволокном.
Идеальная точность сигнала на больших расстояниях
Невосприимчивость к электрическим шумам и помехам
Поддержка форматов видео 4K, 8K и HDR.
Тонкие и легкие кабели упрощают установку
Длительный срок службы с минимальной деградацией
Технические характеристики, определяющие производительность
Типы разъемов и приложения
Тип разъема, выбранный для патч-корда оптоволоконного кабеля, в основном определяет совместимость, рабочие характеристики и пригодность для применения. Типы LC (Lucent Connector) и SC (абонентский разъем) доминируют в современных установках благодаря своей компактности и надежности.
LC-разъем
Компактный форм-фактор позволяет использовать приложения с высокой-плотностью. Стандарт де-факто для корпоративных сред и центров обработки данных.
Соединитель СК
Превосходная производительность благодаря двухтактному механизму соединения, который упрощает установку и снижает риск повреждения волокна.
ST-разъем
Распространен в устаревших многомодовых установках и кабельной разводке помещений с байонетным-соединением.

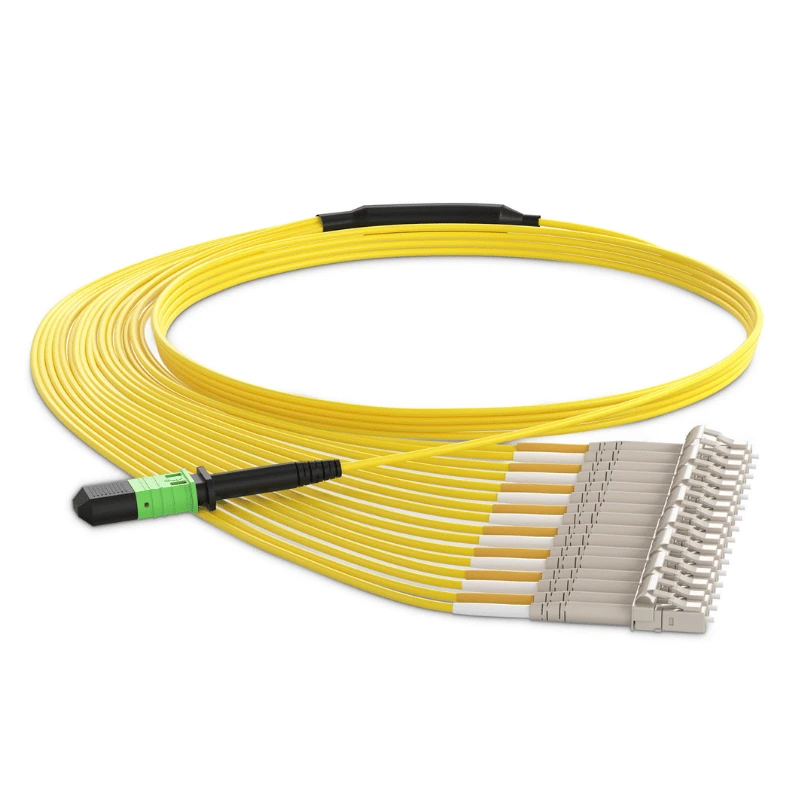

Разъем МПО/МТР
Позволяет использовать параллельные оптические приложения, поддерживающие скорости передачи 40G, 100G и 400G по нескольким волокнам.
Выбор одномодового-волокна или многомодового волокна
Одномодовое оптоволокно-
Фундаментальное различие между одномодовыми- и многомодовыми патч-кордами для оптоволоконных кабелей заключается в диаметре жилы и получаемых в результате характеристиках передачи.
- Диаметр ядра:Приблизительно 9 микрометров
- Характеристики трансмиссии:Поддерживает только один световой режим с минимальной модальной дисперсией.
- Идеальные приложения:Телекоммуникации, магистральная сеть кампуса, междугородние-межсоединения центров обработки данных.
Многомодовое волокно
Многомодовое волокно имеет больший диаметр сердцевины, поддерживая одновременно несколько световых режимов, что дает преимущества для конкретных приложений.
- Диаметр сердцевины: обычно 50 или 62,5 микрометра.
- Классы волокон: OM3, OM4 и OM5, обеспечивающие постепенное увеличение пропускной способности и возможностей расстояния.
- Идеальные приложения: приложения с коротким-диапазоном действия с более дешевыми-трансиверами и более простым терминированием.
Польские типы и оптические характеристики
Полировка, нанесенная на наконечники разъемов в патч-кордах оптоволоконных кабелей, существенно влияет на параметры оптических характеристик. Каждый тип политуры предлагает определенные преимущества для различных применений.
Физический контакт (ПК)
Создает слегка выпуклую торцевую поверхность-волокна, которая обеспечивает прямой контакт жил волокон при соединении, сводя к минимуму воздушные зазоры и связанные с ними вносимые потери.
Ультра-физический контакт (UPC)
Усовершенствованная технология ПК, позволяющая добиться еще более плотного контакта-к-волокна с превосходными показателями обратных потерь для большинства цифровых приложений.
Угловой-Полированный контакт (APC)
Имеет полировку под углом 8-градусов, которая направляет обратные отражения от сердцевины волокна, что идеально подходит для чувствительных оптических приемников.
Когда использовать каждый тип лака
ПК польский
Устаревшие установки
Приложения,-чувствительные к затратам
Не-критические сети
СКП польский
Дата-центры
Корпоративные сети
Высокоскоростные-цифровые каналы связи
Самые современные установки
АПК польский
Пассивные оптические сети (PON)
Аналоговая радиочастотная передача
Системы кабельного телевидения/SMATV
Высокочувствительные-приемники
Показатели качества, отличающие продукцию премиум-класса от эконом-продукции
Производственные процессы и контроль качества
Производственные процессы, используемые при производстве патч-кордов для оптоволоконных кабелей, напрямую определяют долгосрочную-надежность и стабильность производительности. Прецизионное оборудование для заделки обеспечивает постоянную геометрию соединителя, а автоматизированные системы тестирования проверяют критические параметры для каждой завершенной сборки.
Производители премиум-класса внедряют комплексные системы управления качеством, соответствующие стандартам ISO 9001 и отраслевым сертификатам-.
Стандарты тестирования и сертификации
Отраслевые стандарты, установленные такими организациями, как Ассоциация телекоммуникационной отрасли (TIA), Международная электротехническая комиссия (IEC) и Telcordia, определяют требования к характеристикам патч-кордов для оптоволоконных кабелей в различных приложениях.
Комплексные протоколы испытаний проверяют критические параметры, включая вносимые потери, обратные потери, геометрию наконечника и механическую долговечность.
Материалы и качество строительства
Материалы, используемые в конструкции патч-корда оптоволоконного кабеля, напрямую влияют на механическую долговечность, устойчивость к воздействию окружающей среды и долгосрочную-надежность. Высококачественные-керамические наконечники обеспечивают превосходную стабильность размеров по сравнению с полимерными аналогами.
В патч-кордах для оптоволоконных кабелей премиум-класса используются материалы с низким-бездымным содержанием-галогенов (LSZH) или пленумом-, которые соответствуют строгим стандартам пожарной безопасности.
Ключевые отличия качества
Характеристики вносимых потерь
Продукты премиум-класса постоянно достигают вносимых потерь менее или равных 0,3 дБ, тогда как продукты эконом-класса могут превышать 0,5 дБ и более.
Согласованность возвратных потерь
Разъемы UPC поддерживают уровень шума более или равный 50 дБ, а разъемы APC уровень шума более или равный 60 дБ во всех производственных единицах.
Качество наконечника
Прецизионные керамические наконечники с жесткими допусками по внешнему диаметру, концентричности и чистоте поверхности.
Члены прочности кабеля
Высококачественная-арамидная пряжа, обеспечивающая достаточную прочность на разрыв без напряжения волокон.
Материалы курток
Устойчивые к ультрафиолетовому излучению-огнестойкие-материалы, соответствующие отраслевым спецификациям по температурному диапазону и устойчивости к окружающей среде.
Конструкция разъема загрузки
Усиленные чехлы для снятия натяжения, которые предотвращают повреждение волокна во время манипуляций и обеспечивают адекватную защиту радиуса изгиба.
Часто задаваемые вопросы
Вопрос: Что такое патч-корд?
О: Патч-корд (или патч-кабель) — это короткий гибкий кабель с разъемами на обоих концах, используемый для «исправления» или соединения оборудования. Он может быть медным (RJ45 для данных, 3,5 мм для аудио и т. д.) или оптоволоконным (LC/SC/ST). В патч-кордах обычно используются многожильные проводники (для гибкости) и они предназначены для соединения оборудования-с-оборудованием, например коммутатор ↔ патч-панель, настенная розетка ↔ ноутбук.
Вопрос: Патч-корд — это то же самое, что кабель Ethernet?
О: Не совсем. Под кабелем Ethernet подразумевается кабель витой-пары, используемый в сетях Ethernet (Cat5e/Cat6/Cat6A/Cat7/8). Патч-корд – это любой короткий кабель с предварительно-разъемом, используемый для соединения устройств. Таким образом, патч-корд Ethernet — это разновидность патч-корда. Но не все патч-корды относятся к Ethernet — они также могут быть оптоволоконными, аудио или другими типами сигналов.
Вопрос: Для чего нужен патч-корд?
A. Быстрое соединение-с-оборудованием: коммутатор ↔ патч-панель, настенная розетка ↔ ПК/точка доступа/принтер/IP-камера, временные тестовые провода и оптоволоконные переходы между трансиверами и патч-панелями.
Вопрос: Для чего используются патч-корды?
О: Идея та же, что и в № 3 — быстрые и гибкие соединения в стойках, рабочих зонах, лабораториях и телекоммуникационных помещениях (медные или оптоволоконные).
Вопрос: Что такое патч-корд Ethernet?
О: Обычно означает патч-корд Ethernet: короткий кабель Cat5e/Cat6/Cat6A (и т. д.) со вилками RJ45 на обоих концах (часто 0,3–10 м, многожильный кабель 28–26 AWG).
Вопрос: Как сделать патч-корд (общий RJ45)
A: Инструменты: многожильный кабель TP, 2 вилки RJ45 (рассчитаны на многожильный кабель и вашу категорию), щипцы, инструмент для зачистки, кусачки, тестер, дополнительные чехлы. Проводка: используйте T568B на обоих концах (или T568A — просто совместите). Порядок T568B (зажим вниз, слева→справа): 1 W-O, 2 O, 3 W-G, 4 B, 5 W-B, 6 G, 7 W-Br, 8 Br. Шаги: Отрежьте длину → зачистите оболочку ~25 мм → минимально раскрутите и разложите → обрежьте провода ровно (~12–13 мм) → полностью посадите в вилку с оболочкой под натяжной язычок → обжмите → повторите другой конец (та же схема) → проверьте.
Вопрос: Как сделать патч-корд Cat6.
О: Как и в пункте 6, но используйте многожильный кабель категории Cat6- и разъем RJ45 категории Cat6. Сохраняйте парные витки на входе вилки, избегайте перекручиваний и проверяйте схему соединений и производительность.
Вопрос: Как сделать патч-корд
О: Для Ethernet следуйте пункту 6. Для других типов используйте технологию разъема (например, пайку для некоторых аудиосистем; разъемы с заводской-полировкой или комплекты для установки-на месте для оптоволокна).
Вопрос: Как сделать патч-корд Cat6.
О: То же, что и №7. Используйте один и тот же стандарт на обоих концах (A-A или B-B; наиболее распространен B-B). В настоящее время перекрестные шнуры используются редко (обычно используется Auto-MDI/MDI-X).
Вопрос: Является ли патч-корд кабелем Ethernet?
О: Может быть, если это Ethernet-кабель RJ45. Но существуют также патч-корды для оптоволокна, аудио и т. д.
Вопрос: Патч-корд — это то же самое, что Ethernet?
О: Нет. Патч-корд имеет форм-фактор/вариант использования; Ethernet — это сетевая технология. Только «патч-корд Ethernet» делает их одинаковыми.
