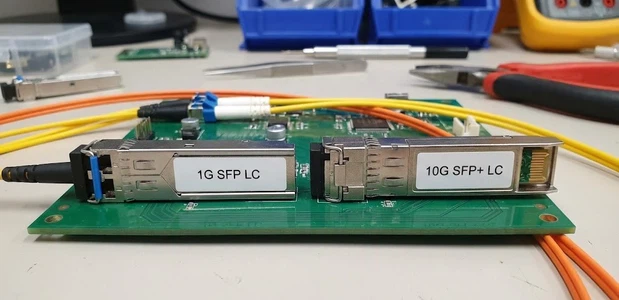

Главныйразница между SFP и SFP+это скорость.-SFP поддерживает 1G, аSFP+поддерживает 10G. Но настоящая задача заключается в понимании правил совместимости портов и правильном сопоставлении оптических модулей с оптоволоконной инфраструктурой.
Что такое СФП
SFP означает сменный-фактор малого форм-фактора. Он стал популярным примерно в 2000 году, в первую очередь для замены более крупных модулей GBIC той эпохи.
Его главными преимуществами являются возможность-горячей замены и компактный размер. Вы можете вставлять и удалять модули, пока устройство остается включенным, что является огромным преимуществом для работы центра обработки данных.
Скорость SFPдиапазоны включают в себя:
- 100BASE-FX (100 Мбит/с, сейчас редко встречается)
- 1000BASE-SX (многомодовый-ближний диапазон, наиболее распространенный)
- 1000BASE-LX (одномодовый-дальний-диапазон)
- 1000BASE-T (медный порт, SFP также имеет медные версии RJ45)
Если взять в качестве примера наиболее часто используемый 1000BASE-SX, то в соответствии со стандартом IEEE 802.3z он может работать на расстоянии 550 метров по сети.Многомодовое волокно OM2и до 1 километра на OM3. Однако в реальных проектах, если ваши патч-корды и патч-панели различаются по качеству, вы можете столкнуться с потерей пакетов на расстоянии более 300 метров.
Реальный-мировой случай DIMI
Ранее я работал над проектом кампусной сети, где расстояние между зданиями составляло около 400 метров, с использованием оптоволокна OM2. Теоретически 1000BASE-SX должен работать нормально, но в ходе тестирования мы обнаружили высокий уровень ошибок на некоторых ссылках. В ходе расследования мы обнаружили, что соединители, использованные в промежуточных патч-панелях, были низкого качества и имели чрезмерные вносимые потери. Проблема решилась только после замены их на муфты OM3.
Извлеченный урок: не увеличивайте дальность передачи до верхнего предела стандартных значений-оставляйте запас не менее 20–30 %.
Что такое SFP+
SFP+(Enhanced Small Form-factor Pluggable) — это расширенная версия, поддерживающая скорость до 10 Гбит/с (до 16 Гбит/с в сценариях Fibre Channel). Он используется в центрах обработки данных, восходящих каналах связи с серверами, сетях хранения данных, магистральных сетях потокового видео и других сценариях, требующих высокой пропускной способности. Он сохраняет тот же форм-фактор, что и SFP (56,5 мм × 13,5 мм × 8,5 мм), но при этом увеличивает скорость до10 Гбит/с SFP+. Он соответствует спецификации SFF-8431.
ОбщийТипы SFP+:
- 10GBASE-SR: многомодовый ближний-диапазон, 300 метров на OM3, 400 метров на OM4
- 10GBASE-LR: одномодовый-дальний-диапазон, номинально 10 километров по оптоволокну OS2.
- 10GBASE-ER: одиночный-сверхбольшой-диапазон, 40 километров
- 10GBASE-T: медное решение, длина до 100 метров с кабелем Cat 6A.
Производительность 10GBASE-SR значительно различается в зависимости от класса волокна. Если вы используете более старое волокно OM1/OM2, теоретические расстояния составляют всего 33 метра и 82 метра соответственно. В реальных условиях оптоволокно настолько старо, что не может работать на полной скорости.
Совместимость
Многие онлайн-статьи расскажут вам "SFP+ против SFP-Порты SFP+ могут использовать модули SFP", но это утверждение верно только наполовину. Работает ли оно, зависит от трех факторов:
Поддерживает ли порт многоскоростную-скорость (двойную-скорость)?
Порты SFP+ большинства современных коммутаторов поддерживают понижение версии до 1G, но не все из них. Например, некоторые ранние коммутаторы с ядром 10G имели аппаратное обеспечение, поддерживающее только скорости 10G.-Вставка модуля 1G вообще не распознавалась.
Порты SFP+ Cisco серии Nexus и Catalyst 9300 обычно поддерживают обратную совместимость. Однако для некоторых высокопроизводительных-устройств Huawei (например, ранних версий CE12800) требуется принудительное понижение версии вручную с помощью команд:
интерфейс 10GE1/0/1скорость 1000
Без этой конфигурации, даже если вы вставите модуль 1G, статус порта останется неактивным.
Совпадают ли протоколы и длины волн?
Например, если взять одномодовый модуль 10GBASE-LR (длина волны 1310 нм) и понизить его версию до 1000BASE-LX (также 1310 нм), теоретически все должно работать нормально. Но если вы попытаетесь подключить 10GBASE-ER (1550 нм) к устройству 1000BASE-SX (850 нм), они вообще не будут совпадать.
Особые ограничения-поставщика
Многие производители записывают идентификационные коды в модули, которые будут проверять устройства. Такие механизмы есть у Cisco, Huawei и H3C. Если вы покупаете совместимые модули-сторонних производителей, вам может потребоваться заранее сообщить поставщику, на каком устройстве они будут использоваться, чтобы они могли записать правильный код.
Нет обратной совместимости
Возможна установка модуля SFP в порт SFP+. Но вставивМодуль SFP+ в порт SFPне сработает.
Чипы PHY старых портов SFP поддерживают только скорость до 1,25 Гбит/с (что соответствует Gigabit Ethernet), а физический уровень не поддерживает сигналы 10G. Даже если вы введете его принудительно, устройство его не распознает или просто сообщит об ошибке.
Потребляемая мощность и тепловыделение
Модули SFP обычно потребляют от 0,5-1 Вт. Например, Cisco GLC-SX-MMD (1000BASE-SX) имеет типичное энергопотребление 0,8 Вт.
SFP+, из-за более высоких скоростей, обычно потребляет 1-1,5 Вт. У Cisco SFP-10G-SR мощность составляет около 1,3 Вт, а у 10GBASE-LR еще выше — 1,5 Вт.
Вот пример: коммутатор SFP+ с 48 портами, если все порты полностью заполнены модулями 10G, будет потреблять 48×1,3 Вт=62.4Вт только для оптических модулей. Сюда не входит энергопотребление коммутационного чипа, вентиляторов и других компонентов устройства.
Что еще более важно, происходит рассеяние тепла.. 10Модули G выделяют значительное количество тепла. Если вентиляция шкафа плохая и температура модуля поднимается выше 70 градусов, это может сработать защиту от перегрева, автоматически отключив соединение. Поэтому при развертывании портов 10G высокой-плотности необходимо:
Обеспечьте достаточный зазор для вентиляции переднего и заднего шкафа (не менее 15 см спереди и 20 см сзади).
Проверьте состояние работы вентилятора
Если возможно, установите вытяжные вентиляторы наверху шкафа.
Скорость передачи
SFP-модулиподдерживают скорость передачи данных до 1 Гбит/с, идеально подходят для стандартных офисных сетей или приложений с умеренными требованиями к скорости.SFP+ модули, с другой стороны, обеспечивают скорость передачи до 10 Гбит/с, что делает их идеальными для высокоскоростных приложений, таких как потоковое видео, резервное копирование данных и передача больших файлов.
SFP может эффективно управлять основными сетевыми задачами, одновременноSFP+ обеспечивает бесперебойную работу приложений с-интенсивным использованием данных.. Это различие особенно важно для предприятий, которые хотят-обеспечить будущее расширение своей сети.
Однако одномодовое волокно также имеет особенность, которую следует учитывать при передаче на большие-расстояния: компенсация дисперсии. Для каналов длиной более 40 километров (например, 10GBASE-ER/ZR) может потребоваться добавление DCF (волокно с компенсацией дисперсии) или настройка параметров дисперсии модуля.
Сравнение сценариев практического применения
SFP
Переключатели уровня доступа: офисные здания, доступ к сети кампуса.-Пропускной способности 1G достаточно, и она экономически эффективна.
Системы наблюдения: Доступ к камере, каскадирование NVR-1G подходит для видеопотоков 4K.
Сети промышленного управления: Заводские ПЛК и роботизированная связь.-Стабильность важнее пропускной способности.
Расширение устаревших устройств: Некоторые устройства десятилетней давности имеют только порты SFP.
SFP+
Дата-центры: Восходящие каналы связи серверов, сети хранения данных, кластеры виртуализации — 10G — базовая конфигурация.
Переключение ядра: Базовый уровень корпоративной сети, уровень агрегации передает-большие объемы трафика.
производство HD-видео: системы нелинейного монтажа 4K/8K,-IP-коммутаторы-требования огромной пропускной способности
Транспортные сети 5G: Транспортная сеть базовой станции-одна базовая станция 5G может иметь пиковую скорость трафика до 10 Гбит/с.
Советы: Все больше и больше центров обработки данных в настоящее время развертывают 25G SFP28, даже 100G QSFP28. 10G SFP+ постепенно переходит от «ядра» к «периферии». Однако для большинства малых и средних предприятий 10G остается наиболее экономичным-выбором.
Часто задаваемые вопросы
Мой сторонний модуль-не распознается устройством-что мне делать?
Подтвердите три вещи:
Соответствует ли модель модуля (SR — SR, LR — LR)?
Совместимы ли длина волны и протокол?
Требуется ли запись идентификационного кода производителя устройства?
Почему ссылка работает с перебоями?
В 90% случаев проблема связана с оптоволокном или патч-кордом:
Очистите торцевые поверхности: используйте специальный чистящий карандаш, а не спиртовые тампоны.
Проверьте изгиб: радиус изгиба волокна не может быть меньше 30 мм.
Измерьте оптическую мощность: запустите тест OTDR, чтобы определить, какой сегмент имеет аномальное затухание.
Если вы исключили проблемы с оптоволокном, проверьте температуру модуля, вентиляторы устройства или даже температуру окружающей среды в центре обработки данных.
Можно ли понизить SFP+ до 100M?
Теоретически да, но очень немногие устройства поддерживают это. Большинство портов SFP+ поддерживают только двойную-скорость 10G и 1G, но не 100M. Если у вас действительно есть требования к 100M, рекомендуется использовать выделенный порт SFP или медный порт.
Как долго служат оптические модули?
Это сильно варьируется. Оригинальные модули высокого-качества могут работать без проблем 5-7 лет. Мы видели модули Huawei SFP, установленные в 2012 году, которые работают до сих пор. А вот для сторонних модулей - неуверенно.
