SFP 1G или 10G? 4 проверки, подтверждающие скорость

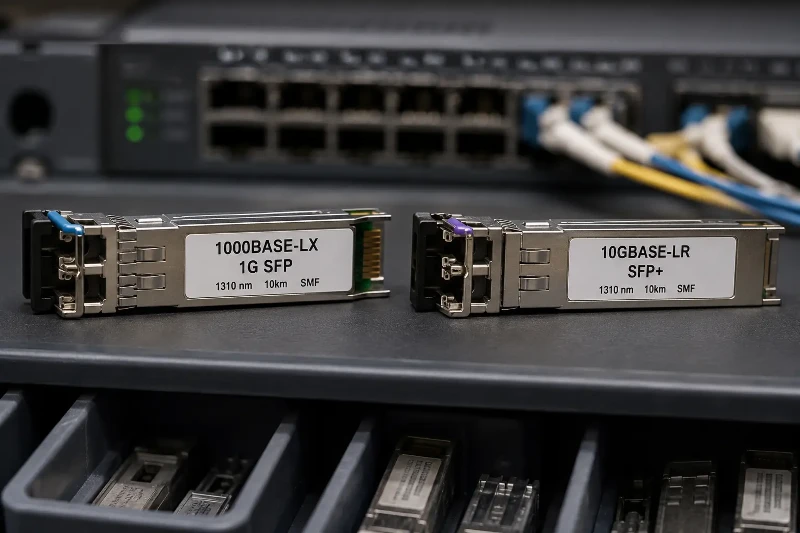

Два оптоволоконных модуля LC лежат рядом в контейнере для деталей. Они выглядят одинаково - тот же корпус, тот же разъем, тот же размер. Но один из них — 1000BASE-LX, работающий на скорости 1 гигабит, а другой — 10GBASE-LR, работающий на скорости 10 гигабит. Подключите неправильный порт к порту коммутатора, и соединение не будет работать без очевидных объяснений.

Итак, как определить, является ли модуль SFP 1G или 10G? Короткий ответ: проверьте маркировку на этикетке, раскодируйте стандарт Ethernet в номере модели, проверьте скорость порта коммутатора или прочитайте данные EEPROM модуля через интерфейс командной строки коммутатора. В этом руководстве каждый метод рассматривается на реальных примерах, рассматриваются различия между форм-факторами SFP и SFP+ и объясняются правила совместимости, которые сбивают с толку даже опытных инженеров.


Краткий обзор 1G SFP и 10G SFP+

Выполните эти проверки по порядку. Если этикетка понятна, возможно, вам не придется идти дальше. Если этикетка потерта, отсутствует или неоднозначна, перейдите к номеру модели, а затем к интерфейсу командной строки переключателя.

SFP против SFP+: понимание разницы в скорости

SFP (подключаемый модуль малого форм-) и SFP+ имеют практически одинаковые физические размеры -, оба используют один и тот же корпус и один и тот же интерфейс разъема LC или RJ45. Критическим отличием является скорость передачи электрических сигналов. ОригиналСпецификация SFP (INF-8074i)был разработан для скорости передачи данных примерно до 4,25 Гбит/с, что соответствует 1 Gigabit Ethernet. Спецификация SFP+ (SFF-8431, опубликованный комитетом SFF) расширил электрический интерфейс для поддержки передачи сигналов 10 Гбит/с для 10 Gigabit Ethernet.

Поскольку физический корпус одинаков, вы не сможете отличить SFP 1G от SFP 10G+ только по размеру, форме или разъему. Cisco GLC-SX-MMD (1G, многомодовый, 850 нм) и Cisco SFP-10G-SR (10G, многомодовый, 850 нм) имеют дуплексные разъемы LC и практически одинаковые размеры. Единственный надежный способ отличить их друг от друга — прочитать этикетку, номер модели или внутренние данные EEPROM модуля.

Способ 1. Прочтите этикетку SFP на наличие маркировки 1000BASE или 10GBASE.

Напечатанная этикетка на корпусе модуля — самый быстрый отправной пункт. Большинство производителей указывают скорость, стандарт Ethernet или название форм-фактора непосредственно на наклейке.

Ищите эти показатели:

Этикетка с надписью «1000BASE-LX» означает одномодовый модуль 1G-. Этикетка с надписью «10GBASE-SR» означает многомодовый модуль 10G. Если на этикетке указано «SFP+» без какой-либо другой маркировки скорости, воспринимайте его как 10G - само обозначение SFP+ указывает на возможность 10 Гбит/с.

Одно предостережение: этикетки на старых модулях или совместимой оптике-сторонних производителей могут быть изношены, частично отклеены или перепечатаны. Если наклейка неразборчива или вы подозреваете, что модуль был перемаркирован, не полагайтесь только на визуальный осмотр. Переходим к следующему методу.


Способ 2: декодирование стандарта Ethernet в номере модели

Если на этикетке явно не указано «1G» или «10G», следующим лучшим индикатором является стандарт Ethernet, включенный в название модели. IEEE 802.3 определяет соглашение об именах, а префикс надежно соответствует скорости:

Правило простое:1000BASE=1G, 10GBASE=10G.

Номера деталей поставщика часто содержат одну и ту же информацию. Например, Cisco использует GLC-SX-MMD для своего многомодового SFP 1G и SFP-10G-SR для своего многомодового SFP 10G.+. Juniper использует EX-SFP-1GE-SX и EX-SFP-10GE-SR. Скорость обычно указана в номере детали, если вы знаете, где искать.

Способ 3. Проверка скорости через интерфейс порта коммутатора

Если модуль уже установлен в коммутаторе или маршрутизаторе, интерфейс управления может сообщить вам, на какой скорости работает соединение. Проверьте состояние порта через веб-интерфейс, интерфейс командной строки или программное обеспечение для управления сетью.

Найдите такие поля, как скорость порта, скорость соединения, согласованная скорость, тип носителя или тип трансивера. Если интерфейс сообщает о скорости 1000 Мбит/с или 1 Гбит/с, модуль работает на скорости 1G. Если он сообщает о скорости 10 Гбит/с, модуль работает на скорости 10G.

Вот соответствующие команды CLI на распространенных платформах:

Одно важное предостережение: скорость порта отражаеттекущая рабочая скорость, что не всегда соответствует полным возможностям модуля. Восходящий порт 10G SFP+ на управляемом коммутаторе можно настроить вручную на скорость 1000 Мбит/с. Если скорость кажется неожиданной, проверьте конфигурацию порта, прежде чем сделать вывод, что сам модуль имеет скорость 1G.


Способ 4: прочитать EEPROM модуля через DOM/DDM.

Если этикетка отсутствует или нечитаема, а модуль еще не установлен, наиболее надежным методом идентификации является вставка модуля в совместимый коммутатор и чтение данных его EEPROM.

Большинство современных оптических трансиверов соответствуют требованиямСпецификация SFF-8472, который определяет стандартный интерфейс управления, известный как DOM (цифровой оптический мониторинг) или DDM (цифровой диагностический мониторинг). Через этот интерфейс коммутатор может сообщать название поставщика модуля, номер детали, серийный номер, длину волны, номинальную скорость передачи данных, поддерживаемый стандарт Ethernet и уровни оптической мощности-в реальном времени.

Например, запуск подробной информации о приемопередатчике show Interface Ethernet 1/17 на коммутаторе Cisco Nexus может вернуть такой вывод:

тип — GLC-BX40-DI
имя CISCO-EDGE
номинальный битрейт 1300 МБит/сек.
Длина канала, поддерживаемая для оптоволокна 9/125 мкм, составляет 40 км.

Поля «номинальный битрейт» и «тип» напрямую указывают скорость модуля. Номинальный битрейт около 1300 Мбит/сек соответствует модулю 1G. Битрейт около 10300 Мбит/сек соответствует 10G. Идентификатор продукта (например, GLC-SX-MMD или SFP-10G-SR) однозначно подтверждает скорость.

Этот метод особенно полезен, когда вы сортируете кучу немаркированных модулей, проверяете совместимую оптику стороннего-производителя, которая использует не-стандартную маркировку, или диагностируете ссылку, которая отказывается открываться.

Подробное сравнение 1G SFP и 10G SFP+

Совместимость: можно ли совмещать модули 1G SFP и 10G SFP+?

Может ли SFP 1G работать с портом 10G SFP+?

Это зависит от модели коммутатора и прошивки. Многие современные коммутаторы -, включая различные платформы Cisco Catalyst, Nexus, Juniper EX и Arista -, позволяют своим портам 10G SFP+ работать на скорости 1G при вставленном модуле SFP 1G. Обычно порт необходимо автоматически-согласовать или вручную настроить на скорость 1G.

Однако это не универсально. Некоторые модели коммутаторов или версии прошивки не поддерживают резервный режим 1G на портах SFP+. Прежде чем полагаться на это, проверьте поставщикаматрица совместимости оптикидля вашей конкретной платформы. В Cisco вы можете проверить поддерживаемую оптику с помощью матрицы совместимости оптики-с-устройствами на сайте tmgmatrix.cisco.com.

Может ли 10G SFP+ работать с портом 1G SFP?

Почти во всех случаях нет. Порт 1G SFP не поддерживает электрическую сигнализацию 10 Гбит/с, необходимую для модуля 10G SFP+. Модуль физически помещается в клетку, но электроника порта не может управлять или принимать сигнал с более высокой-скоростью. Ссылка останется неактивной.

Может ли модуль 10G SFP+ работать на скорости 1G?

Стандартный оптический модуль SFP+ с фиксированной-скоростью (например, 10GBASE-SR или 10GBASE-LR) работает только на скорости 10G. Он не будет вести переговоры до 1G.

Есть исключения: некоторые медные модули RJ45 SFP+ и некоторые многоскоростные-или двухскоростные-оптические модули поддерживают более одной скорости. Например, некоторые поставщики предлагают медные модули SFP+ с «автоматическим-согласованием 1G/10G». Всегда проверяйте эту возможность в таблице данных модуля - не предполагайте, что модуль 10G может работать на скорости 1G, если в таблице данных явно не указано это.

Пять распространенных ошибок при определении скорости модуля SFP

Ошибка 1. Полагать, что одномодовое оптоволокно означает 10G

Одиночный-режими многомодовые описывают размер сердцевины волокна и характеристики распространения света -, а не скорость передачи данных. Модули 1G и 10G доступны в одном- и многомодовом вариантах. 1000BASE-LX — это одномодовый-модуль 1G. 10GBASE-SR — это многомодовый модуль 10G. Тип волокна влияет на расстояние передачи и длину волны, а не на скорость Ethernet.

Ошибка 2: оценка скорости по разъему LC

В большинстве оптических модулей SFP и SFP+ используются дуплексные разъемы LC.Разъем LCсообщает тип оптоволоконного интерфейса, а не скорость модуля.

Ошибка 3: предположение, что одинаковый физический размер означает одинаковую скорость

SFP и SFP+ имеют одинаковый механический форм-фактор. Определить скорость путем измерения или визуального сравнения корпуса нельзя. Всегда проверяйте этикетки, номера деталей или данные EEPROM.

Ошибка 4: игнорирование возможностей порта коммутатора

Модуль должен соответствовать порту, в котором он установлен. Вставить 10G SFP+ в порт, поддерживающий только 1G, не получится. Вставка SFP 1G в порт 10G будет работать только в том случае, если этот порт поддерживает резервный вариант 1G. Прежде чем устранять неполадки модуля, проверьте, что на самом деле поддерживает порт.

Ошибка 5: Упущение из виду несоответствия длины волны и волокна

Даже если скорость правильная, соединение может выйти из строя из-за несоответствия длины волны или типа волокна. 10GBASE-SR (850 нм, многомодовый), подключенный к одномодовому оптоволоконному кабелю-, не установит соединение. 1000BASE-LX на одном конце, обращенный к 10GBASE-LR на другом конце, также выйдет из строя - эти два стандарта используют разные скорости передачи сигналов и несовместимы. Оба конца оптоволоконной линии должны использовать совместимые оптические стандарты.

Устранение неполадок: что делать, если ссылка не открывается

Вы определили модуль, подтвердили скорость и установили его -, но порт остается неактивным. Перед заменой оптики проработайте следующий контрольный список:

Шаг 1. Убедитесь, что оба конца используют одинаковую скорость и стандарт

1000BASE-LX на одном конце и 10GBASE-LR на другом не будут связаны. Хотя оба используют одномодовое волокно длиной 1310 нм-, скорости передачи данных у них разные. Убедитесь, что обе стороны канала используют один и тот же стандарт Ethernet.

Шаг 2. Проверьте конфигурацию порта

Установлен ли порт на автоматическое-согласование или ему принудительно установлена ​​определенная скорость? На некоторых коммутаторах вставка SFP 1G в порт 10G требует ручной настройки скорости. Проверьте, не был ли порт административно отключен или переведен в состояние отключения из-за ошибки.

Шаг 3. Проверьте тип волокна и соединительный кабель

Подтвердите, требует ли модульодномодовое-или многомодовое волокно. Многомодовый модуль по одномодовому оптоволокну (или наоборот) обычно не может подключиться или имеет высокий уровень битовых-ошибок. Также проверьте, чтооптоволоконный патч-кабельразъемы соответствуют интерфейсу модуля.

Шаг 4. Проверьте совместимость и кодировку поставщиков

Некоторые платформы коммутаторов ограничивают использование оптики-сторонних производителей. Cisco, например, может отобразить предупреждение «неподдерживаемый трансивер» и по ошибке-отключить порт, если модуль EEPROM не закодирован для этой платформы. Используйте команду show logging после вставки модуля, чтобы проверить наличие сообщений о совместимости. Проконсультируйтесь с поставщиком коммутатора.документация по совместимости трансиверачтобы подтвердить поддержку.

Шаг 5. Считайте уровни оптической мощности через DOM

Если модуль поддерживает DOM/DDM, проверьте показания оптической мощности Tx (передача) и Rx (прием). Сравните их со спецификациями в таблице данных модуля. Для справки: типичный модуль 1000BASE-LX имеет диапазон мощности передачи примерно от –9,5 дБм до –3 дБм и чувствительность приемника около –20 дБм. Модуль 10GBASE-LR передает сигнал в диапазоне примерно от −8,2 дБм до +0.5 дБм с чувствительностью приемника около −14,4 дБм (наИЭЭЭ 802.3спецификации).

Очень низкая мощность приема может указывать на загрязненный разъем, поврежденный патч-кабель, слишком большое расстояние соединения или неправильный тип модуля. Очиститеоптоволоконные разъемы, осмотрите кабель и еще раз-проверьте показания DOM.

Последовательность принятия решения: идентификация неизвестного модуля SFP

При извлечении немаркированного модуля из контейнера для деталей следуйте следующей последовательности:

1. Прочтите этикетку.Ищите маркировку 1000BASE, 10GBASE, SFP или SFP+.
2. Найдите номер детали.Введите номер детали поставщика в базу данных продуктов производителя или библиотеку технических описаний.
3. Проверьте наличие 1000BASE и 10GBASE.Стандартный префикс Ethernet надежно указывает скорость.
4. Вставьте в совместимый переключатель.Используйте доступный порт SFP+ (который может принимать модули SFP и SFP+ на большинстве современных платформ).
5. Считайте данные EEPROM/DOM.Запустите соответствующую команду showinterfacetransceiver для вашей платформы. Укажите поставщика, номер детали, номинальную скорость передачи данных и поддерживаемый стандарт.
6. Перекрестная-ссылка на матрицу совместимости.Прежде чем развертывать его в рабочей среде, убедитесь, что модуль поддерживается на целевом коммутаторе.

Как правильно выбрать сменный модуль SFP или SFP+

При заказе замены одного лишь согласования скорости недостаточно. Проверьте эти параметры на соответствие спецификациям неисправного модуля и требованиям порта коммутатора:

• Скорость:1G (SFP) или 10G (SFP+)
• Стандарт Ethernet:например, 1000BASE-LX или 10GBASE-SR
• Тип волокна: одномодовый-или многомодовый
• Расстояние:короткая-дальность действия (SR/SX), большая-дальность действия (LR/LX) или расширенная-дальность действия (ER/ZX)
• Длина волны:850 нм, 1310 нм, 1550 нм или другое
• Разъем:дуплексный LC для оптического кабеля, RJ45 для медного кабеля
• Совместимость переключателя:убедитесь, что модуль указан в матрице совместимости целевой платформы
• Рабочая температура:коммерческий (0–70 градусов) или промышленный (от -40 до +85 градусов) по мере необходимости

Заключение

Чтобы отличить SFP 1G от SFP 10G+, нужно прочитать правильную информацию: маркировку на этикетке, стандарт Ethernet (1000BASE против 10GBASE), скорость порта коммутатора или данные EEPROM модуля через DOM/DDM. Внешний вид сам по себе никогда не является надежным - два модуля, которые выглядят одинаково, могут работать на совершенно разных скоростях с несовместимой сигнализацией.

При развертывании и устранении неполадок всегда проверяйте, что скорость модуля соответствует возможностям порта, тип волокна соответствует оптическому и оба конца канала используют один и тот же стандарт Ethernet. В случае сомнений вставьте модуль в коммутатор, прочитайте сведения о трансивере через интерфейс командной строки и перекрестно-сверьте его с матрицей совместимости поставщика. Этот дополнительный этап проверки предотвращает несовпадающие ссылки, потерю времени на устранение неполадок и ненужную замену модулей.
