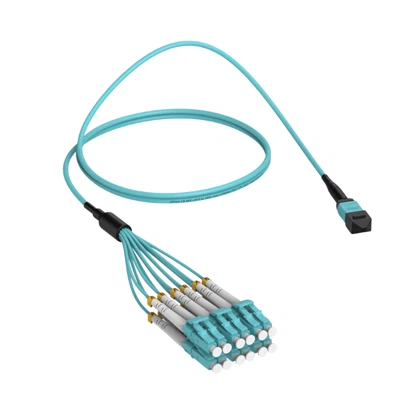

Технические характеристики

Создайте комплексное решение для эффективного управления кражами

Чертеж продукта

Основная функция

Параметр	Спецификация
Разъем A (сторона багажника)	MPO/MTP «мама» или «папа» (12F или 24F)
Разъем B (сторона разводки)	6 дуплексных LC или 12 дуплексных LC или 12/24 симплексных SC
Тип волокна	OM4 50/125 мкм многомодовый или OS2 9/125 мкм одиночный-мод
Количество волокон	Конфигурации с 12 или 24 волокнами
Структура кабеля	Круглый магистральный кабель с ответвленными ножками
Диаметр магистрального кабеля	3,0 мм (12F) / 5,0 мм (24F) обычно
Кабель для прорыва ноги	Круглый кабель 2,0 мм или 3,0 мм для дуплекса/симплекса
Рейтинг курток	LSZH (по умолчанию), пленум OFNP, ПВХ или наружный-рейтинг
Рабочая температура	от -40 градусов до +75 градусов
Температура хранения	от -40 градусов до +85 градусов
Стандартные цвета	Цвет морской волны (OM4 MM), желтый (OS2 SM), доступны пользовательские цвета

Цифровая функция

Параметр	OM4 Многомодовый	OS2 Одиночный-режим
Вносимая потеря (типичная)	Меньше или равно 0,35 дБ на сопряженную пару	Меньше или равно 0,35 дБ на сопряженную пару
Возвратная потеря	Больше или равно 20 дБ (полировка UPC)	Больше или равно 50 дБ (UPC), Больше или равно 60 дБ (APC)
Затухание волокна	Менее или равно 3,0 дБ/км при 850 нм, Меньше или равно 1,5 дБ/км при 1300 нм	Менее или равно 0,4 дБ/км при 1310 нм, Меньше или равно 0,3 дБ/км при 1550 нм
Пропускная способность	Больше или равна 4700 МГц·км при длине волны 850 нм	Н/Д (одиночный-режим)
Максимальная потеря канала	Меньше или равно 1,5 дБ (100 м при 850 нм)	Меньше или равно 1,5 дБ (2 км при 1310 нм)

Варианты конфигурации полярности

Эта серия ответвительных кабелей поддерживает несколько схем полярности для соответствия различным сетевым архитектурам:

Тип-A (прямой-сквозной)

Положение волокна 1 на MPO/MTP сопоставляется с волокном 1 на выходе LC/SC, сохраняя последовательный порядок. Идеально подходит для соединения кассет MPO или патч-панелей с заранее заданной полярностью.

Тип-B (перевернутые пары)

Волокна передачи и приема меняются местами внутри каждой дуплексной пары (положения 1–2 становятся 2–1, 3–4 становятся 4–3 и т. д.). Стандартная конфигурация для подключения трансиверов QSFP 40G/100G непосредственно к оптическим массивам SFP+ 10G/25G.

Тип-C (перевернутый массив)

Полное изменение положения волокон (1→12, 2→11… для кабелей 12F). Используется в специализированных сценариях межмагистрального соединения-между-магистральными линиями.

Настройте разветвительный кабель MPO/MTP

Диапазон длины кабеля

Стандартная длина по каталогу от 1 м до 30 м, возможна нестандартная длина от 0,5 м до 100 м с шагом 0,5 м. Доступны более длинные сборки (более 100 м) для кампусов или меж-зданий с соответствующей модернизацией оболочки кабеля.

Полярность и пол разъема

Укажите полярность типа-A, типа-B или типа-C для магистрального разъема MPO/MTP. Выберите MPO «папа» (со штырями) или «мама» (без штырей) в соответствии с инфраструктурой. Сторона прорыва доступна в LC или SC, полированной UPC или APC, симплексной или дуплексной конфигурации.

Выбор типа волокна

Выбирайте оптоволокно OM3 (10G-оптимизированное), OM4 (многомодовое 40G/100G), OM5 (широкополосное многомодовое с поддержкой SWDM-) или OS2 (одномодовое 9/125 мкм) в зависимости от требований к расстоянию и совместимости приемопередатчика.

Рейтинг и цвет куртки

Выберите LSZH (с низким-нулевым дымом-галогеном) для помещений с вентиляционными камерами, OFNP (с рейтингом нагнетания-) для помещений с воздухообработкой-, ПВХ для экономичных-общих применений или бронежилетов-с классом наружного применения для развертывания OSP. Доступны индивидуальные цвета оболочки для идентификации схемы или эстетических требований.

Варианты количества волокон

Доступны варианты с 8, 12, 16, 24 и более волокнами (до 144 волокон) для консолидации магистралей. Конфигурации коммутации могут быть асимметричными (например, от 24F MPO до 8× LC Duplex + 8× SC Simplex) для интерфейсов специализированного оборудования.

Длина прорывного патрубка и разветвления

Стандартный коммутационный кожух с опорами разветвления длиной 1,5 м или длина разветвления, настраиваемая по индивидуальному заказу, от 0,5 м (компактная установка в шкафу) до 3,0 м (увеличенная длина до удаленных панелей). Доступны усиленные чехлы для промышленных сред с повышенной-вибрацией.

Сценарии применения

Верхняя часть--подключений стоечных коммутаторов

Подключите порты коммутатора 40G/100G QSFP28/QSFP56 к нескольким сетевым адаптерам сервера SFP+ 10G/25G с помощью единой магистрали MPO высокой-плотности, что уменьшает перегрузку кабеля и упрощает перемещение-добавляет-изменения в гипермасштабируемых средах.

Структурированная кабельная инфраструктура

Интерфейс между кассетными модулями MPO/MTP или оптоволоконными распределительными панелями и активным оборудованием, обеспечивающий модульную архитектуру, которая отделяет горизонтальное распределение (магистральные линии MPO) от соединений оборудования (разрывы LC/SC).

Сети хранения данных

Объедините несколько подключений Fibre Channel от массивов хранения в консолидированные восходящие каналы MPO к директорам SAN, улучшив управление воздушными потоками и сократив потребление стоек в шкафах хранения.

Помещения для телекоммуникационного оборудования

Подключите мультиплексоры DWDM, коммутаторы OTN или терминалы оптических линий к оптоволоконным распределительным рамам с помощью коммутационных сборок, которые обеспечивают доступ для тестирования отдельных цепей, сохраняя при этом плотность на стороне магистрали-.

Магистральная сеть кампуса для перехода к доступу

Переход от одномодовых магистральных кабелей MPO OS2 с большим количеством-оптических-количеств-в стояках зданий к отдельным дуплексным соединениям LC, обслуживающим сетевые шкафы уровня пола-или распределение точек беспроводного доступа.

Индивидуальная инженерная поддержка

Для проектов, требующих специализированных конфигураций, не предусмотренных стандартными опциями,-таких как сборки гибридного оптоволоконного-типа, не-стандартные комбинации разъемов или интеграция с интерфейсами фирменного оборудования,-наша команда инженеров предоставляет услуги по проектированию-специализированных приложений, включая разработку прототипов, тестирование совместимости и подготовку документации.
